naam: | Unicomp Benchtop X Ray Machine | Toepassing: | SMT, EMS, BGA, Flip Chip, Halfgeleider |
---|---|---|---|
Industrie: | Elektronische industrie | Röntgenstraaldekking: | 48mm x 54mm |
Vlekgrootte: | Vlekgrootte | Machtsconsumptie: | 0.5kw |
Hoog licht: | Desktop x ray machine,x ray detector,SMT Benchtop X Ray Machine |

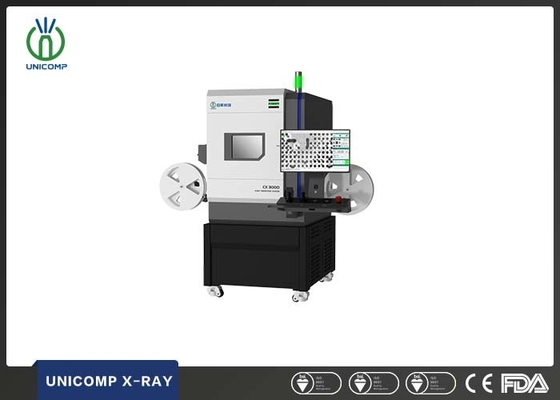

De Röntgenstraalmachine van de Benchtopelektronika voor de laboratoria van de mislukkingsanalyse
Punt | Definitie | Bril |
Systeemparameters | Grootte | 750 (L) x570 (W) x890 (H) mm |
Gewicht | 300kg | |
Macht | 220AC/50Hz | |
Machtsconsumptie | 0.5kW | |
Röntgenstraalbuis | Type | Gesloten |
Max.Voltage | 100kV | |
Max.Power | 200μA | |
Vlekgrootte | 5μm | |
Detector | Versterker | FPD |
Röntgenstraaldekking | 48mm x 54mm | |
Resolutie | 208Lp/cm | |
Werkplek | Max.Loading Grootte | 200mm x 200mm |
Max.Inspection Gebied | 200mm x 200mm | |
Schuine Hoekmeningen | 360° roterende (Facultatieve) inrichting | |
Röntgenstraallekkage | <1> |
Röntgenstraal het Inspecteren Eigenschappen:
(1) dekking van procestekorten tot 97%. De Inspectibletekorten omvatten: Leeg soldeersel, Brug die, Soldeerseltekort, leegten, componenten, etc. missen. In het bijzonder, kunnen BGA, CSP en andere soldeersel gezamenlijke apparaten ook door Röntgenstraal worden gecontroleerd.
(2) hogere testdekking. Het kan controleren waar het blote oog en de online test niet kunnen worden gecontroleerd. Zoals PCBA was beoordeelde fout, veronderstelde binnen het spooronderbreking van PCB, kan de Röntgenstraal snel worden gecontroleerd.
(3) de tijd van de testvoorbereiding wordt zeer verminderd.
(4) het kan waarnemen andere middelen van opsporing betrouwbaar geen ontdekte tekorten, zoals kunnen zijn: Het lege solderen, luchtgaten en armen die etc. vormen.
(5) dubbele lagenraad en multi-layer raad slechts één controle (met gelaagde functie).
(6) kan relevante die metingsinformatie verstrekken, wordt gebruikt om het productieproces te evalueren. Zoals de dikte van het soldeerseldeeg, soldeer verbindingen onder de hoeveelheid soldeersel.
Installatie
Unicomp zal installatie verstrekken en de kaliberbepalingsdienst bij de Installatie van de klantenplaats omvat hulp in indien van toepassing het registreren van uw nieuw x-ray systeem met de lokale en agentschappen van de staat. Één (1) stralingsonderzoek ter plaatse op het tijdstip van installatie met bewijsstukken.
