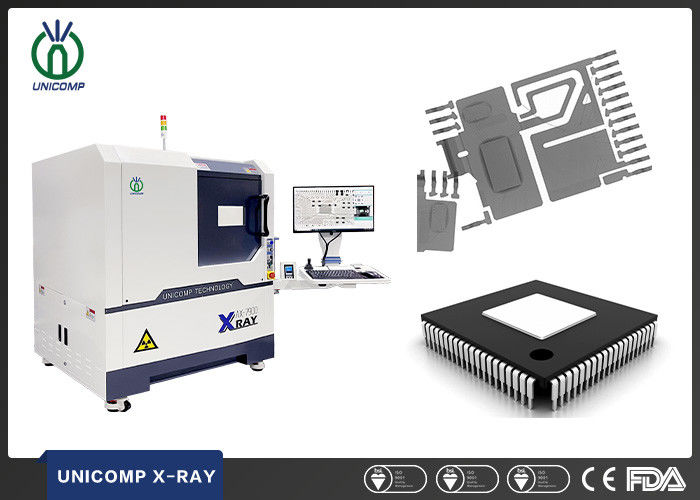

CE FDA-conformiteit röntgenmachine Unicomp AX7900 voor EMS SMT PCBA BGA QFN CSP solderen Void controle
Beschrijving:
90KV 5μm röntgenbuis, FPD-detector. Multifunctioneel werkstation, XY multi-as beweging standaard met ±60° kantelbeweging (optie). Z-as beweging voor röntgenbuis & FPD om vergroting/FOV te verhogen/verlagen. Handig doelpunts positioneringssysteem. Multifunctioneel DXI-beeldverwerkingssysteem met XY-programmering voor meerdere beeldinspectieroutines. Max. laadoppervlak 420mm x 420mm, max. detectieoppervlak 380 x 380mm, met ~300X systeemvergroting.
EIGENSCHAPPEN:
90KV 5μm röntgenbuis, FPD-detector.
Multifunctioneel werkstation, X-Y multi-as beweging. ±60° "Boog" beweging (Optie).
Bewegingsbesturingen omvatten: X/Y tafelbeweging plus Z-as buis- en detectorbeweging, ±60° kantelbeweging (optie).
Multifunctioneel DXI-beeldverwerkingssysteem.
X/Y programmeerfunctie voor meerdere beeldinspectieroutines
Max. laadoppervlak 420mm x 420mm, max. detectieoppervlak 380 x 380mm, met ~300X systeemvergroting.
BGA void/oppervlakte automatische meting plus rapportgeneratie.
TOEPASSING:
LED, SMT, BGA, CSP, Flip Chip Inspectie.
Halfgeleiders, verpakkingscomponenten, batterij-industrie.
Elektronische componenten, auto-onderdelen, fotovoltaïsche industrie.
Aluminium spuitgieten, kunststof gieten.
Keramiek, andere speciale industrieën
Specificaties:
| Systeemoverzicht |
| Voetafdruk |
1200(B)×1200(D)×1500(H)mm |
| Machinegewicht |
1130 kg |
| Voeding |
AC 110/220V, 50/60Hz |
| Multiplex verpakkingsgrootte |
1350(B)×1350(D)×1800(H)mm |
| Verpakkingsgewicht |
1330 kg |
| Stroomverbruik |
1,3 kW |
| Röntgenbuis |
| Buis type |
Verzegeld |
| Max. vermogen |
8W |
| Spanning |
0~90kV (Instelbaar) |
| Focus spot grootte |
5μm |
| Beeldsysteem |
| Detector |
Flat Panel Detector (FPD) |
| Pixelgrootte |
85μm |
| Effectief detectiegebied |
65*65mm |
| Framesnelheden |
40fps |
| Pixelmatrix |
768*768 |
| Systeemvergroting |
600X |
| Software |
| Automatische meting |
BGA solderen Voids automatische meting en ondersteuning van data/grafische output |
| Meerdere meettools |
Ondersteuning voor het meten van afstand, hoek, diameter, polygoon, PTH-vullingspercentage, etc. |
| CNC-modus |
CNC programmeerbare inspectie, eenvoudige bediening en gebruiksvriendelijk |
| Real-time weergave |
Real-time weergave van de werkgegevens van spanning, stroom, hoek, datum, etc. |
| Navigatie |
Handig doelpunts positioneringssysteem |
| Bewegingscontrolesysteem |
| Bewegingsbesturing |
Joystick, toetsenbord & muis |
| Max. laadoppervlak/gewicht |
520*420mm / 10kg |
| Max. inspectiegebied |
460*400mm |
| Kantelhoek |
±30° |
| Manipulator |
5-assig met X / Y / Z1 / Z2 / T |
| Industriële pc |
| Monitor |
24’’ FHD LCD-scherm |
| Systeem OS |
Windows 10 64bit |
| Harde schijf |
1TB |
| RAM |
8GB |
| CPU-model |
Intel i7-processor |
| Andere functies |
| Energiebesparing |
Röntgen automatisch uitschakelen wanneer het langer dan 5 minuten niet in gebruik is |
| Röntgenveiligheid |
<1μSv/h (Voldoet aan alle internationale normen) |
| Autoriteitsbeheer |
Vingerafdruktoegangsbeheersysteem en ondersteuning voor wachtwoordtoegang. |
| Veiligheidsbediening |
Elektromagnetische vergrendeling, waarschuwingslampje en real-time stralingslekkagemonitor |
| * Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd, alle handelsmerken zijn eigendom van de systeemmaker. |
