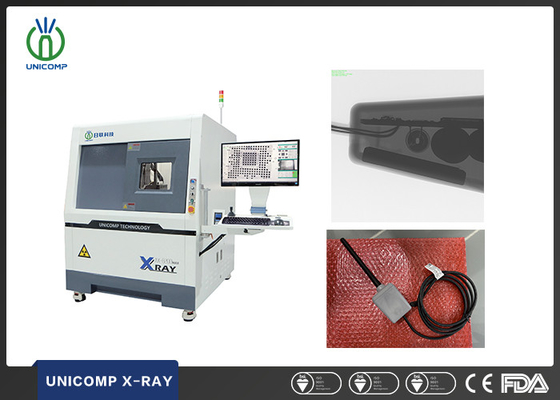

Professionele röntgenonderzoek voor elektronica Flat Panel Detector FPD 1620 kg Verpakkingsgewicht
Basis eigenschappen
Plaats van herkomst:
China
Merknaam:
Unicomp
Certificering:
CE, FDA
Modelnummer:
AX8200MAX
Handelsgoederen
Minimale bestelhoeveelheid:
1 stuks
Prijs:
can negotiate
Betalingsvoorwaarden:
T/T, L/C
Leveringscapaciteit:
300 stuks per maand
Productoverzicht
Röntgenonderzoek voor elektronica SverlichtingVanSMT-röntgenmachine Systemen samenvatting Voetafdruk 1280 ((W) × 1500 ((D) × 1704 ((H) mm Gewicht van de machine 1450 kg Stroomvoorziening AC 110~220V, 50/60Hz Verpakkingsgrootte van triplex 1750 ((W) × 1920 ((D) × 2000 ((H) cm Verpakkingsgewicht 1620 ...
Productdetails
Markeren:
Röntgenonderzoek voor elektronica
,FPD-röntgeninspectie
,Professionele röntgenonderzoek
Tube Voltage:
(Regelbaar) 0~90kV
Tube Type:
Verzegeld
Focus Spot Size:
5μm
Detector:
Vlakke Comité Detector (FPD)
Packing Weight:
1620 kg
Power Supply:
AC 110~220V, 50/60Hz
Productbeschrijving
Röntgenonderzoek voor elektronica
SverlichtingVanSMT-röntgenmachine
| Systemen samenvatting | |
| Voetafdruk | 1280 ((W) × 1500 ((D) × 1704 ((H) mm |
| Gewicht van de machine | 1450 kg |
| Stroomvoorziening | AC 110~220V, 50/60Hz |
| Verpakkingsgrootte van triplex | 1750 ((W) × 1920 ((D) × 2000 ((H) cm |
| Verpakkingsgewicht | 1620 kg |
| Energieverbruik | 1.5 kW |
| Röntgenbuis | |
| Type buis | Verzegeld |
| Max. | 8W |
| Spanning | 0 ~ 90 kV (aanpasbaar) |
| Grootte van de scherpstellingsplaats | 5 μm |
| Imaging systeem | |
| Detector | Flat Panel Detector (FPD) |
| Pixelgrootte | 84 μm |
| Effectief detectiegebied | 129*129 mm |
| Frame rates | 30 fps |
| Pixelmatrix | 1536*1536 |
| Systemvergroting | 600X |
| Software | |
| Automatische meting | BGA Soldering Voids Automatische meting en ondersteuningsgegevens/grafische output |
| Meerdere meetinstrumenten | Ondersteuning voor het meten van afstand, hoek, diameter, veelhoek, PTH-vul snelheid, enz. |
| CNC-modus | CNC programmeerbare inspectie, eenvoudige bediening en gebruiksvriendelijkheid |
| Realtime weergave | In realtime weergeven van de werkgegevens van spanning, stroom, hoek, datum, enz. |
| Navigatie | Gemakkelijk doelpunt positioneringssysteem |
| Bewegingscontrolesysteem | |
| Bewegingscontrole | Joystick, toetsenbord, muis en touchpaneel |
| Max. laadoppervlak/gewicht | 610*610 mm / 10 kg |
| Max. inspectiegebied | 550 x 550 mm |
| De verticale zienswijze | Max. 60° (X-ray & detector)
|
| Manipulator | 6-as met X / Y / Z1 / Z2 / T1 / T2 |
| Industriële pc's | |
| Monitor | 24 ̊ FHD interactief touch LCD-scherm |
| Systeembesturingssysteem | Windows 10 64bits |
| Hard disk | 1 TB |
| RAM | 16 GB |
| CPU-model | Intel i7-processor |
| Andere kenmerken | |
| De deur open. | Elektrisch schuiven |
| Röntgenveiligheid | < 1μSv/h (voldoet aan alle internationale normen) |
| Beheer van de autoriteit | Fingerprint Access Management System, en ondersteuning voor wachtwoord toegang. |
| Veiligheidsoperatie | Elektromagnetische vergrendeling, waarschuwingslicht en real-time stralingslekkagebewaker |
| *De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle handelsmerken zijn eigendom van de systeemfabrikant. | |
Toepassingsgebieden van röntgenapparatuur
Het wordt op grote schaal gebruikt in industrieën zoals BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Halve Leider, Batterij, Kleine Metalen Giet, Elektronische Connector Modules, Kabels, Luchtvaartcomponenten,en fotovoltaïsche, onder andere.
Functie en kenmerken van röntgenmachines
Inspectie Beelden van de SMT-röntgenmachine
