Geavanceerde röntgeninspectieapparatuur voor de elektronica-industrie 1000 kg Maximale belasting
Basis eigenschappen
Plaats van herkomst:
China
Merknaam:
UNICOMP
Certificering:
CE, FDA
Modelnummer:
AX7900
Handelsgoederen
Minimale bestelhoeveelheid:
1 set
Prijs:
can negotiate
Betalingsvoorwaarden:
T/T, L/C
Leveringscapaciteit:
300 stuks per maand
Productoverzicht
Röntgeninspectieapparatuur voor elektronica Beschrijving van de IC-röntgenmachine AX7900: Breed toegepast voor BGA, CSP, Flip Chip, LED, fusie, diode, PCB, halfgeleider, batterijindustrie, klein metaalGietwerk, elektronische verbindingsmodule, kabels, luchtvaartcomponenten, fotovoltaïsche industrie, ...
Productdetails
Markeren:
Geavanceerde röntgenonderzoeksapparatuur
,Röntgeninspectieapparatuur voor elektronica
,1000 kg röntgeninspectieapparatuur
Name:
De Inspectiemachine van de Unicompröntgenstraal
Application:
SMT, EMS, BGA, Elektronika, CSP, leiden, Flip Chip, Halfgeleider
Tube Voltage:
80KV/90KV
Industry:
Elektronische industrie
Size:
1100 (L) x1100 (W) x1500 (H) mm
X-Ray Leakage:
< 1uSv="">
Weight:
1000 kg
Power Consumption:
0.8Kw
Productbeschrijving
Röntgeninspectieapparatuur voor elektronica
Beschrijving van de IC-röntgenmachine AX7900:
Breed toegepast voor BGA, CSP, Flip Chip, LED, fusie, diode, PCB, halfgeleider, batterijindustrie, klein metaal
Gietwerk, elektronische verbindingsmodule, kabels, luchtvaartcomponenten, fotovoltaïsche industrie, enz.
GEBRUIK van de IC-röntgenmachine AX7900:
-
Grote inspectietafel,laser punt voor nauwkeurige locatie
-
Precieze besturing, CNC programmering, automatische positionering.
- FPD Neiging ± 25°
- Veilig elektromagnetisch vergrendelen
-
Toegangsbeheersysteem voor vingerafdrukken
-
Real-time bewaking van straling
FUNCTIES van de IC-röntgenmachine AX7900:
- 90KV 5μm röntgenbuis, FPD detector.
- Multifunktioneel werkstation, X-Y-beweging op meerdere assen. ±60° "boog"beweging (optie).
- Bewegingsbesturing omvat X/Y-tafelbeweging plus Z-asbuis- en detectorbeweging, kantelbeweging ±60° (optioneel).
- Multifunctioneel DXI-beeldverwerkingssysteem.
- X/Y-programmeringsfunctie voor meerdere beeldinspectieprocedures
- Maximaal laadgebied 420 mm x 420 mm, maximaal detectiegebied 380 x 380 mm, met ~ 300x systeemvergroting.
- Automatische meting van BGA-leegte/oppervlakte plus rapportagegeneratie.
Technische specificaties van AX7900
| Posten | Definitie | Specificaties |
| Systemparameters | Grootte | 1280 ((L) x 1220 ((W) x 1615 ((H) mm |
| Gewicht | 1100 kg | |
| Kracht |
AC 110/220V, 50/60Hz
|
|
| Energieverbruik | 1.0kW | |
| Röntgenbuis | Type |
Verzegeld
|
| Max.spanning |
0 ~ 90 kV (aanpasbaar)
|
|
| Max. vermogen |
8W
|
|
| Spotgrootte | 85 μm | |
| Röntgensysteem | Versterker | FPD ((Flat Panel Detector) |
| Monitor | 22 ¢LCD | |
| Systemvergroting | 160 X/360 X | |
| Detectiegebied | Max.belastinggrootte | 440 mm x 400 mm |
| Max.Inspectiegebied | 420 mm x 380 mm | |
| Röntgenlekken | < 1 μSv/h | |

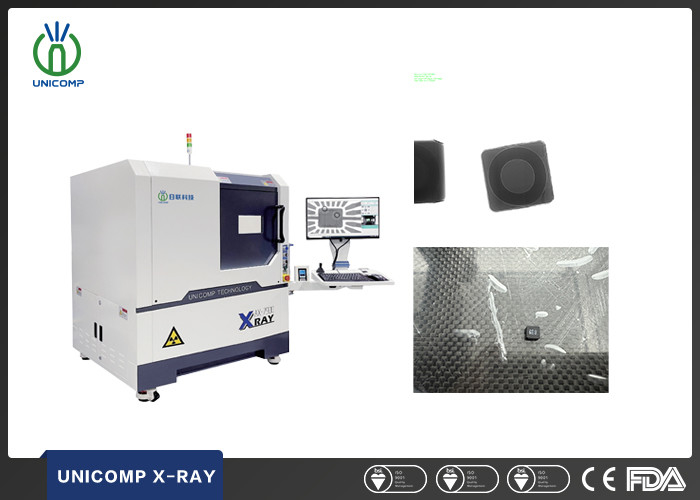

Beelden van IC-röntgenapparaat AX7900:
