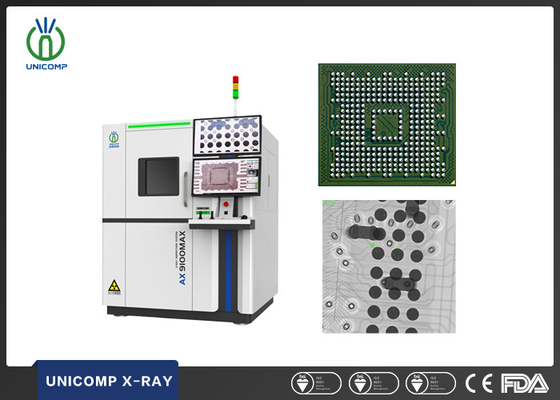

SMT-PCB-röntgenmachine Unicomp AX9100MAX Hoogoplossende micronfocuspuntgrootte voor BGA-lozen en soldeerpasta-inspectie
Basis eigenschappen
Plaats van herkomst:
China
Merknaam:
UNICOMP
Certificering:
CE, FDA
Modelnummer:
AX9100max
Handelsgoederen
Minimale bestelhoeveelheid:
1 set
Prijs:
can negotiate
Betalingsvoorwaarden:
L/C, T/T
Leveringscapaciteit:
100set/montrh
Productoverzicht
Het wordt uitgebreid gebruikt op verschillende gebieden, waaronder BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, halfgeleider, batterijindustrie, Small Metal Casting, Electronic Connector Modules, Kabels,en fotovoltaïsche industrie, onder andere. Toepassingsgebieden Functies en kenmerken Beeld van ...
Productdetails
Markeren:
SMT-PCB-röntgenmachine
,High Resolution Röntgenmachine
,Unicomp AX9100MAX Röntgenmachine
X-Ray Tube Type:
Verzegeld type
Pixel Size:
84 μm
Pixel:
1536*1536
Footprint:
1455 ((W) × 1760 ((D) × 1945 ((H) mm
Detector:
FPD met hoge resolutie
Productbeschrijving
Het wordt uitgebreid gebruikt op verschillende gebieden, waaronder BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, halfgeleider, batterijindustrie, Small Metal Casting, Electronic Connector Modules, Kabels,en fotovoltaïsche industrie, onder andere.
-
Toepassingsgebieden
-
Functies en kenmerken
-

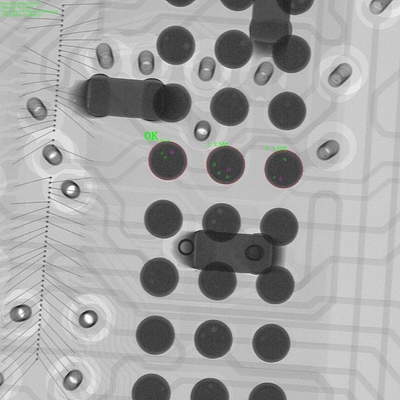

Beeld van inspectie
| Systemen samenvatting | |
| Voetafdruk | 1455 ((W) × 1760 ((D) × 1945 ((H) mm |
| Gewicht van de machine | 2400 kg |
| Stroomvoorziening |
AC 110~220V, 50/60Hz
|
| Verpakkingsdimensie | 1710 ((W) × 1950 ((D) × 1875 ((H) mm |
| Verpakkingsgewicht | 2600 kg |
| Energieverbruik | 4 kW |
| Röntgenbuis | |
| Types van buizen | Verzegeld type |
| Max. Vermogen | 65 W |
| Spanning | 0~130 kV (aanpasbaar) |
| Grootte van de scherpstellingsplaats | ≤ 7 μm |
| Imaging systeem | |
| Detector | FPD met hoge resolutie |
| Pixelgrootte | 84 μm |
| Effectief detectiegebied | 129*129 mm |
| Frame rates | 20 fps |
| Pixel | 1536*1536 |
| Systemvergroting | 1600X |
| Software | |
| Zoom in en uit met één klik | Snel en automatisch navigeren in de ROI-regio |
| Vaste volgpunten tijdens de kanteling van de FPD | Automatisch volgen van tafel terwijl As afzonderlijk kantelt |
| Algorithmen voor de reconstructie van beeld met superresolutie | Verbeter de algehele beeldhelderheid met één klik |
| Automatische beeldvergelijking | Intelligent instellen van het totale beeldcontrast met één klik |
| Verscheidenheid van filterverwerkingsalgoritmen | Scherpen, verbeteren, kleuromkering, ontdooien van beeldvoorverwerking |
| Bewegingscontrolesysteem | |
| Bewegingsregelmethode | Dual joystick, toetsenbord en muis |
| Max. laadgrootte | F620 mm |
| Max. inspectiegrootte | 600*450 mm |
| Tilting inspectie | Maximaal 60°(Slang en detector) |
| Doelstelling | Horizontale rotatie 360° |
| Industriële pc's | |
| Monitor ((Dual) | 27 "4K HD-display |
| Besturingssysteem | Windows 10 64bits |
| Hard disk | 1 TB |
| RAM | 16G |
| CPU-model | Intel i7-processor |
| Andere kenmerken | |
| De deur open. | Handmatig |
| Veiligheidsoperatie | Elektromagnetische vergrendeling, waarschuwingslicht en real-time stralingslekkagebewaker |
| Beheer van de autoriteit | Fingerprint Access Management System, en ondersteuning van toegang tot wachtwoord |
| Röntgenveiligheid | < 1μSv/h (voldoet aan alle internationale normen) |
* De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle handelsmerken zijn eigendom van de systeemfabrikant.
-
Afmetingen en uiterlijk
